啟翔精密企業有限公司 Key shon precision enterprise co.,ltd

型號:RD160、200、250、300、360、400

精密微調旋轉磁盤、無段旋轉磁盤、平面磨床的最佳利器!

產品適用說明:

  • 精密微調旋轉磁盤,適用於平面磨床上使用,安裝、拆卸方便.
  • 旋轉研磨適合加工主軸間隔環,圓形工件物或墊片等.
  • 旋轉研磨方式,時間快,效率高,精密度佳,較傳統平面研磨方法可增加數倍效果.
  • 可依工件物大小,隨時連續不斷的微調改變旋轉速度.
  • 研磨精密度非常高,工件物可維持在1μ以內.

產品特性說明:

  • 採用精密斜角滾珠軸承之組合,配合適當的預壓,可確保主軸之精度和耐磨性.
  • 使用DC之速度控制馬達,旋轉精密、順暢、耐用.
  • 時規皮帶傳動方式,可避免主軸傳動時產生振動,可確保軸承永久精密.
  • 絕佳的防水設計,可保護馬達受潮,提高使用年限.

規格:

  • 90W~400W速度控制馬達.
  • 電壓110V/220V,50/60HZ.
  • 旋轉負載速度變動率±2%內..
  • 磁盤圓週旋轉精度0.001mm內.
  • 磁盤平面精度0.002mm內
  • 可調整速度範圍15~125 R.P.M /min.

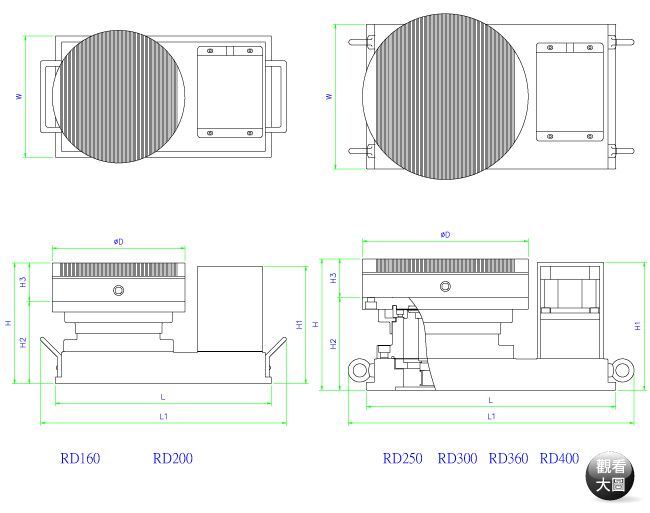

旋轉磁盤產品規格表

產  品  名  稱

  L

L1

  W

H

 H1

 H2

 H3

Ø D

電壓
1PH

馬達
減速比

R.P.M
/ min

轉矩
Kgcm

加工
負重

重量
(NW)

RD160-10

 280

325

138

153

146

103

50

160

110V

75W
1:15
25~200 30 15kg

28kg

RD160-20

 280

325

138

153

146

103

50

160

220V

75W
1:15
25~200 30 15kg

28kg

RD200-10

325

370

176

180

177

122

58

200

110V

120W
1:20
15~150 58 22kg

46kg

RD200-20

325

370

176

180

177

122

58

200

220V

120W
1:20
15~150 58 22kg

46kg

RD250-20

376

442

218

190

183

132

58

250

220V

200W
1:20
12~125 116 30kg

64kg

RD300-20

424

490

244

207

186

144

63

300

220V

200W
1:20
12~125 116 40kg

88kg

RD400-20

540

606

342

228

220

165

63

400

220V

400W
1:20
12~125 160 60kg

155kg
